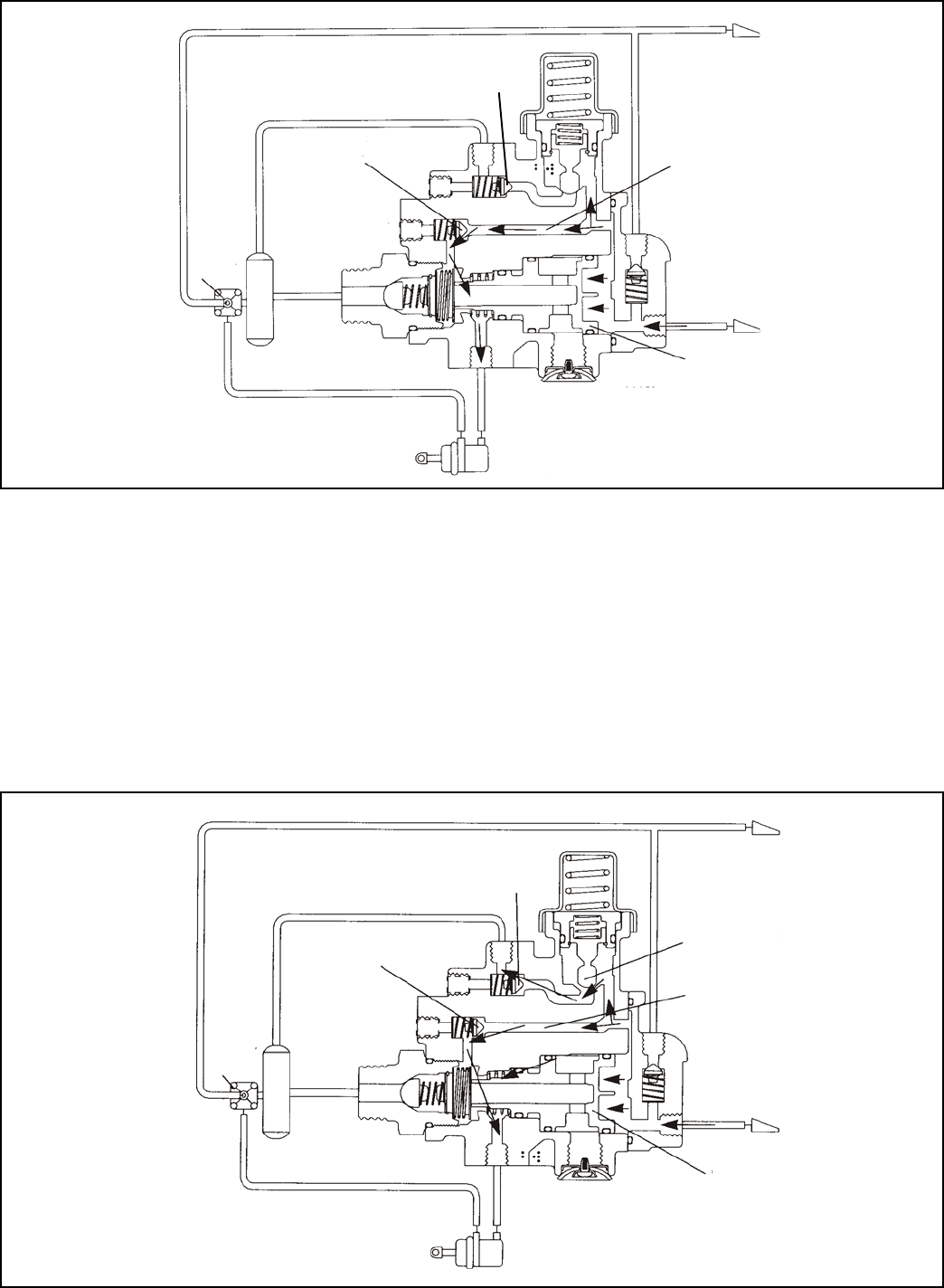

FIGURE 3 CHARGING BELOW 70 PSI

TRAILER SUPPLY

SPRING

BRAKE

CHAMBER

TRAILER SERVICE RES.

CONTROL PISTON

DELIVERY

OPERATION

CHARGING BELOW 70 PSI (SEE FIGURE 3)

Air flows through the trailer supply line, enters the SR-5

™

valve trailer supply port, and moves the control piston. The

control piston contacts the control inlet/exhaust valve,

sealing off the piston’s exhaust passage.

As piston travel continues, the control inlet valve opens. Air

acting on the control piston also flows through passage A,

unseating check valve B, and flowing past the open control

inlet valve. This air flows into the spring brake cavities,

releasing the spring brakes.

CHARGING ABOVE 85 PSI (SEE FIGURE 4)

Air pressure acting on the control piston and flowing through

passage A also acts on pressure protection valve C. At

approximately 85 psi, valve C opens. This allows the air to

flow past check valve D and charge the trailer reservoir(s).

The trailer braking system is now in the normal run mode.

Service braking occurs through the trailer service relay valve.

EXHAUST

PASSAGE A

TRAILER SERVICE

CHECK

VALVE

SERVICE/SPRING

BRAKE RESERVOIR

CONNECTION

SERVICE

RELAY

VALVE

CHECK

VALVE

FIGURE 4 CHARGING ABOVE 85 PSI

CONTROL PISTON

PRESSURE

PROTECTION

VALVE C

SPRING

BRAKE

CHAMBER

TRAILER SERVICE RES.

EXHAUST

PASSAGE A

TRAILER SERVICE

CHECK

VALVE B

SERVICE/SPRING

BRAKE

RESERVOIR

CONNECTION

SERVICE

RELAY

VALVE

DELIVERY

CHECK

VALVE D

1 2 3 4 5 6 7 8 9
