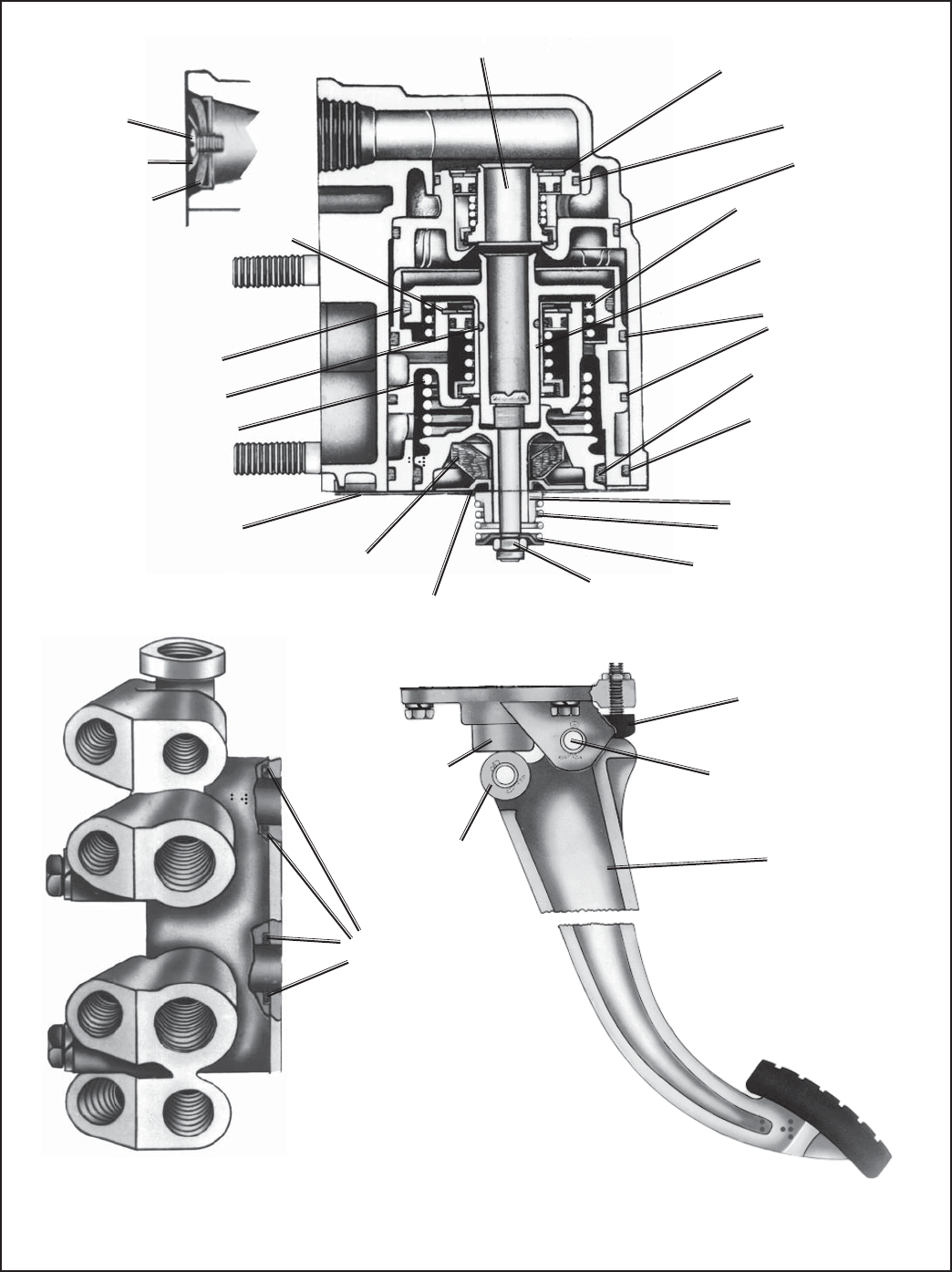

FIGURA 2 - VALVULA DUAL DEL FRENO E-7

™

ENSAMBLAJE ADMISION

ESCAPE (1)

RETENEDOR (17)

SELLO “O” (2)

SELLO “O”(3)

RESORTE DE RELEVO (5)

SELLO “O” (11)

SELLO “O” (9)

SELLO “O” (12)

RETENEDOR (18)

RODILLO

ANILLOS

OBTURADORES

EMBOLO DE

EMPUJE

PIVOTE DE LA PALANCA

BOTON DE TOPE

PEDAL

*UN TUBO MÚLTIPLE OPCIONAL PARA

INSTALACIONES QUE REQUIERAN CONECCIONES

PARA TUBERÍAS DE SUMINISTRO Y ENTREGA AL

LADO DEL MOTOR CON RESPECTO AL TABIQUE DEL

COMPARTIMIENTO DEL MOTOR.

TUBO MULTIPLE*

ASIENTO DEL RESORTE (15)

RESORTE DEL VASTAGO (23)

TUERCA DEL ASIENTO DEL

RESORTE (16)

CONTRATUERCA (14)

RESORTE DEL PISTON (8)

SELLO “O”(6)

SELLO EN “O” (7)

RETENEDOR (20)

VALVULA DE RETENCION

EN EL ESCAPE

TORNILLO (21)

ARANDELA (22)

DIAFRAGMA (13)

ENSAMBLAJE

ADMISION ESCAPE (4)

RESORTE DE HULE (10)

ASIENTO DEL RESORTE DE HULE

(19)
