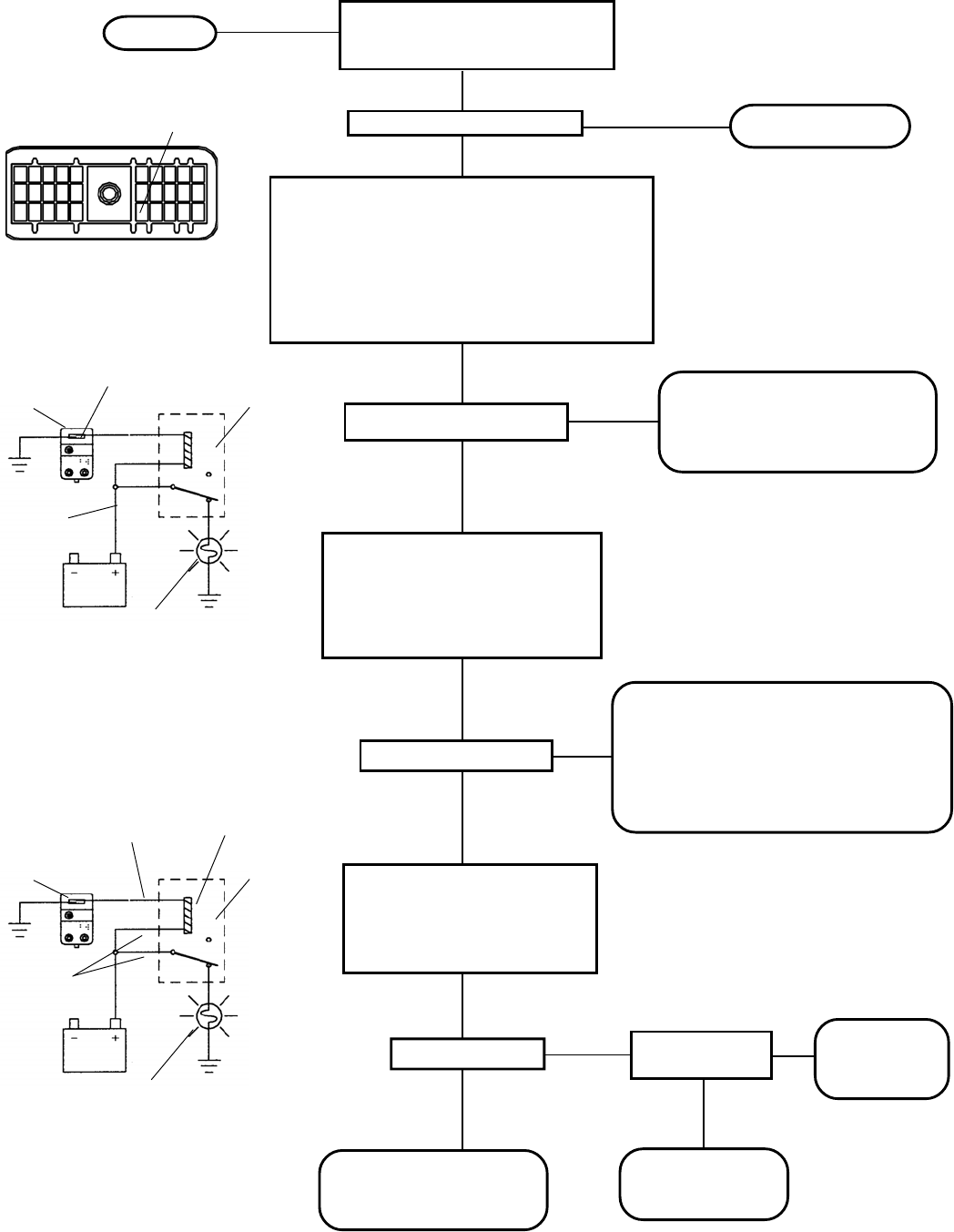

SECTION VIII - TESTING FOR FALSE INDICATION CAUSED BY DASH LIGHT RELAY

IS CONTINUITY DETECTED?

REPAIR OR REPLACE WIRE HARNESS,

RECONNECT EC-16

™

CONTROLLER

WIRE HARNESS AND REPEAT THE

“INITIAL START-UP PROCEDURE”

YES

CHECK DASH WIRING AND CONNECTORS,

AND CONSULT THE VEHICLE MANUAL FOR

TROUBLE SHOOTING INFORMATION. REPAIR

OR REPLACE AS NECESSARY AND REPEAT

THE “INITIAL START-UP

PROCEDURE”

YES

CONNECT THE OPPOSITE END OF

RELAY COIL TO VEHICLE GROUND

AND NOTE REACTION OF DASH

LAMP.

START HERE

ARE ALL LEDs ILLUMINATED?

REPLACE THE EC-16

™

CONTROLLER

YES

WITH IGNITION ON, HOLD MAGNET

ON EC-16

™

CONTROLLER RESET AND

NOTE ALL LEDs ILLUMINATED.

RECONNECT THE 30 PIN

CONNECTOR TO THE EC-16

™

CONTROLLER, TURN IGNITION ON

AND CHECK FOR VEHICLE POWER

AT THE LAMP RELAY COIL.

YES

IS POWER DETECTED?

REPLACE THE RELAY AND

REPEAT “INITIAL START-UP

PROCEDURE”

IS DASH LAMP ON?

SECOND TIME

TO THIS POINT?

YES

REPLACE THE EC-16

™

CONTROLLER

AND RETEST.

REPEAT “INITIAL

START-UP

PROCEDURE”

EC-16

™

Controller

AntiLock

Dash Lamp

Vehicle

Power

from 30 pin

connector

AntiLock Dash

Lamp Relay

Wiring

Relay

EC-16

™

Controller

AntiLock

Dash Lamp

Ground this

terminal or wire

on relay

AntiLock Dash

Lamp Relay

Wiring

Coil

Relay

Vehicle

Power

Here

K J H G F E D C B A

E3 TO DASH

LAMP RELAY

30 PIN CONNECTOR

REMOVE MAGNET FROM EC-16

™

CONTROLLER,

TURN IGNITION OFF AND DISCONNECT THE 30 PIN

CONNECTOR FROM EC-16

™

CONTROLLER. CHECK

CONTINUITY OF WARNING LAMP WIRE BETWEEN

PIN E3, ON THE 30 PIN CONNECTOR AND THE

TERMINAL ON THE LAMP RELAY
