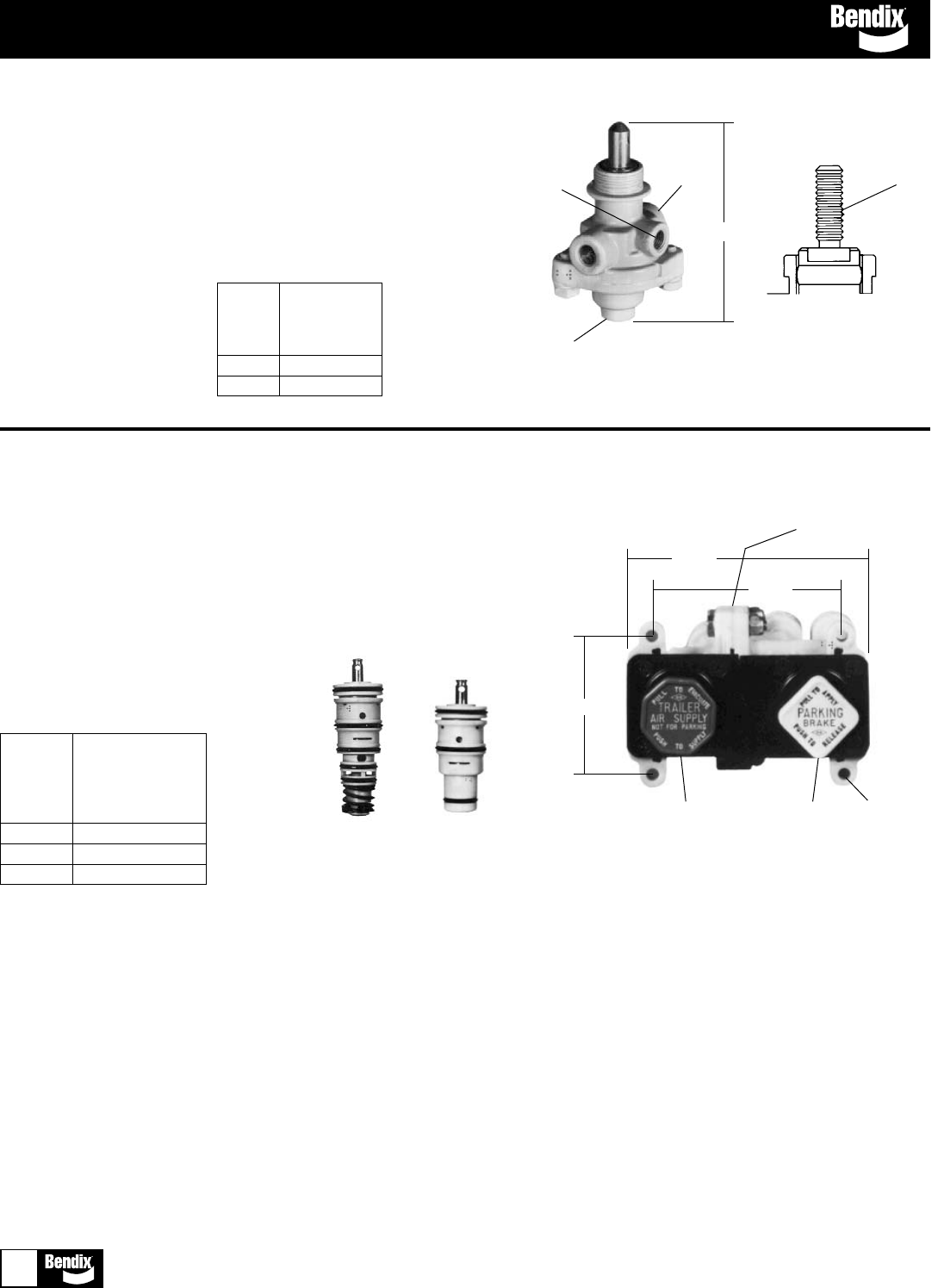

Componentes del sistema de aire 03 Válvulas de control
Módulo de control MV-2
™
• Los botones no se suministran con inserciones del
carrete o bobina. Refiérase al Catálogo General de
Repuestos para los Nos. de partes del botón
• Juego de mantenimiento para la válvula de suministro
de circuito doble tiene el No. de parte 101557
V.M.R.S. 13-010-112
Módulo
de
control
No. de Orificio
parte de montaje
101437 1/4" sin Rosca
101890 1/4-20 Rosca
102027 #10-24 Rosca
Válvula “A”
Ensamblaje
del carrete o
bobina
101569
Válvula “B”
Ensamblaje
del carrete
o bobina
101570
3-1/64"
4-3/16"
5-3/8"
Empaque
293426
Válvula
“A”
Válvula
“B”
Orificio de
montaje (4)
Válvula de control tipo empujar RD-3
™
• Se consigue reconstruida
• Juego de mantenimiento 281126
• El botón no se suministra con la válvula de cambio, el perno
de rodillos se suministra
• Refiérase al Catálogo General de Repuestos para el No. de
parte del botón o la placa de la carátula
V.M.R.S. 13-010-104
Válvula
básica
No. de
parte Comentarios
286211 –
104644 Vea vista 1
1/8" P.T.
Suministro
(1)
1/8" P.T.
Entrega
(2)
3-19/32"
Escape
Vista 1
1/4"-28
Rosca
- Sección III 3
- Sección II: Compresores 3
