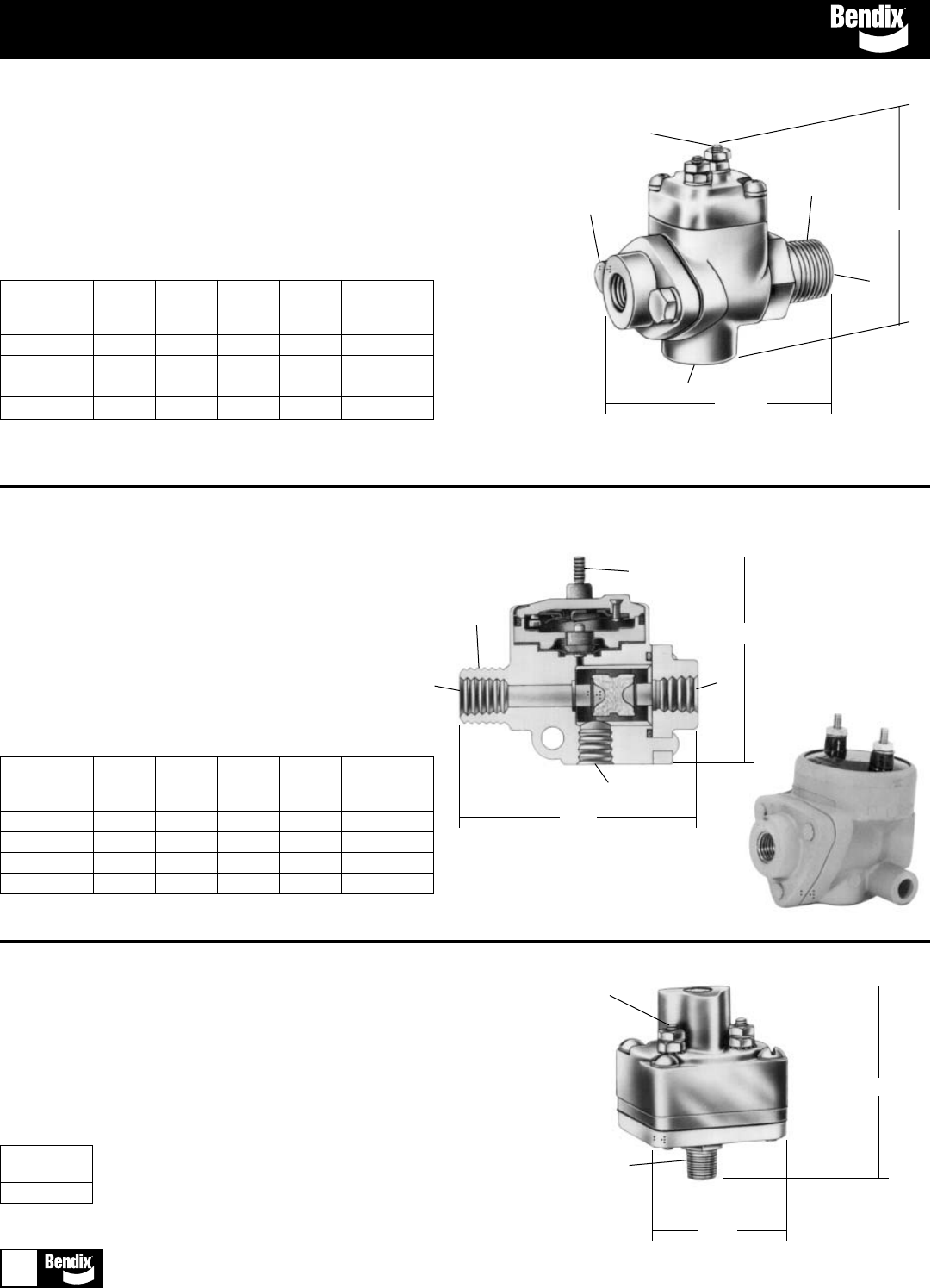

Válvula de retención (check) doble combinada
con el interruptor de la luz de parada DS-1
™
• Se consigue reconstruida
• Juego de mantenimiento “en el campo” 276142
V.M.R.S. 13-010-038
ABCD E
No. de Macho Hembra Hembra Hembra Rosca
parte P.T. P.T. P.T. P.T. del terminal
228050 1/2" 1/4" 1/4" – 8-32
228165 3/8" 1/4" 1/4" – 8-32
228520 1/2" 3/8" 1/4" – 8-32
229493 1/2" 1/4" 1/4" 1/4" 8-32
Válvula de retención (check) doble
combinada con el interruptor de la
luz de parada DS-2
™
V.M.R.S. 13-010-038
ABCD E
No. de Macho Hembra Hembra Hembra Rosca
parte P.T. P.T. P.T. P.T. del terminal
104563 3/8" 3/8" 1/4" – 8-32
286452 3/8" 3/8" 3/8" – 8-32
286453 3/8" 3/8" 3/8" – 10-32
286704 – 3/8" 3/8" 3/8" 10-32
3-1/16"
B
2-13/16"
D
A
E
C
3"
3-1/2"
B
C
E
D
A
Interruptor de la luz de parada de
emergencia del remolque TE-1
™
V.M.R.S. 34-002-008
No. de
parte
228477
2-3/4"
1-7/8"
Rosca del
terminal 8-32
1/8" P.T.
Suministro
de aire
El circuito entre los
terminales se cierra de
60 PSI a 0 PSI
