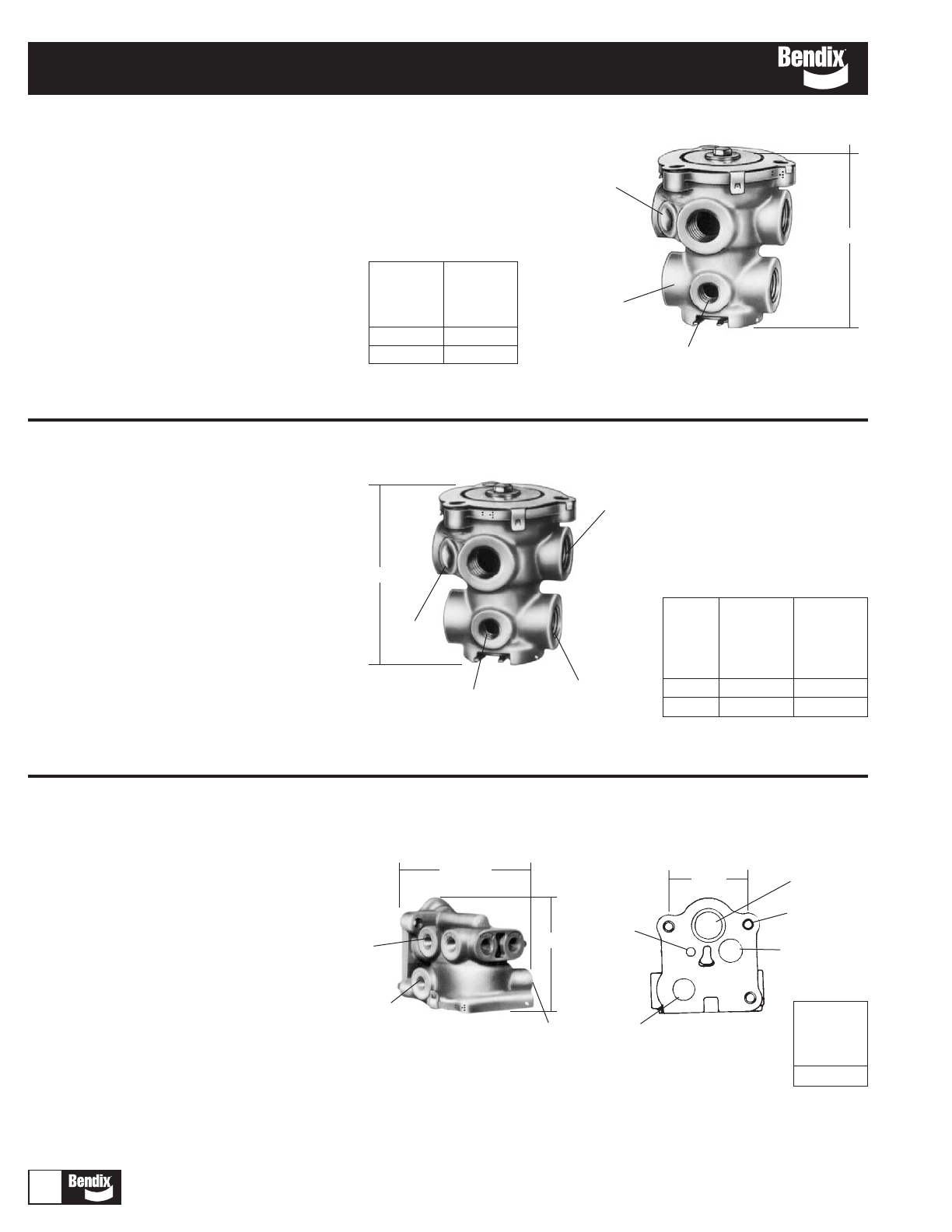

Soupape de frein E-5
™
(circuit simple)
• Disponibilité d’échange réusiné
• Trousses d’entretien
No. de pièce 281084 pour réparation
mineure
No. de pièce 289334 pour réparation
majeure
Pédale et plaque de montage non
compris. Référez-vous au catalogue
général de pièces.
V.M.R.S. 13-010-019
No. de
pièce de
circuit
simple
279950
3-29/32"
3-5/8"
Sortie
3/8" P.T.
Sortie 1/4"
P.T. (2)
Entrée
1/4" P.T.
(5)
2-1/2"
Échappement
Goujon de
montage ou
orifice
Entrée
1/2" P.T.
Entrée
1/8" P.T.
Sortie
1/2" P.T.
Soupapes de frein E-2
™
(circuit simple)
• Disponibilité d’échange réusiné
• Trousses d’entretien
No. de pièce 276119 pour réparation
mineure
No. de pièce 289324 pour réparation
majeure
Pédale et plaque de montage non fourni.
En cas de besoin, référez-vous au
catalogue général de pièces.
V.M.R.S. 13-010-019
No. de A
pièce de Filetage
circuit de tuyau
simple (sortie)
229500 3/8"
229501 1/2"
Soupape de frein E-3
™
(circuit simple)
• Disponibilité d’échange réusiné
• Trousses d’entretien
No. de pièce 276119 pour réparation
mineure
No. de pièce 289329 pour réparation
majeure
Pédale et plaque de montage non
fourni. En cas de besoin, référez-vous
au catalogue général de pièces.
V.M.R.S. 13-010-019
No. de A
pièce Filetage
de du B
circuit tuyau Orifices
simple (sortie) auxiliaires
277863 1/2" AUCUNE
278998 1/2" 2-1/4"
4-5/16"
Auxiliaire 1/4"
P.T. (2)
Entrée
1/2" P.T.
(2)
A
Sortie
P. T.
(4)
B Orifice
de sortie
auxiliaire
4-5/16"
Orifice
d’alimentation
auxiliaire 1/4"
P.T. (2)
Orifice
d’alimentation
1/2" P.T.
(2)
A
Orifice de
sortie P.T.
(4)
Composantes de circuit pneumatique 03 Soupapes de frein
14
Vue
inférieure
