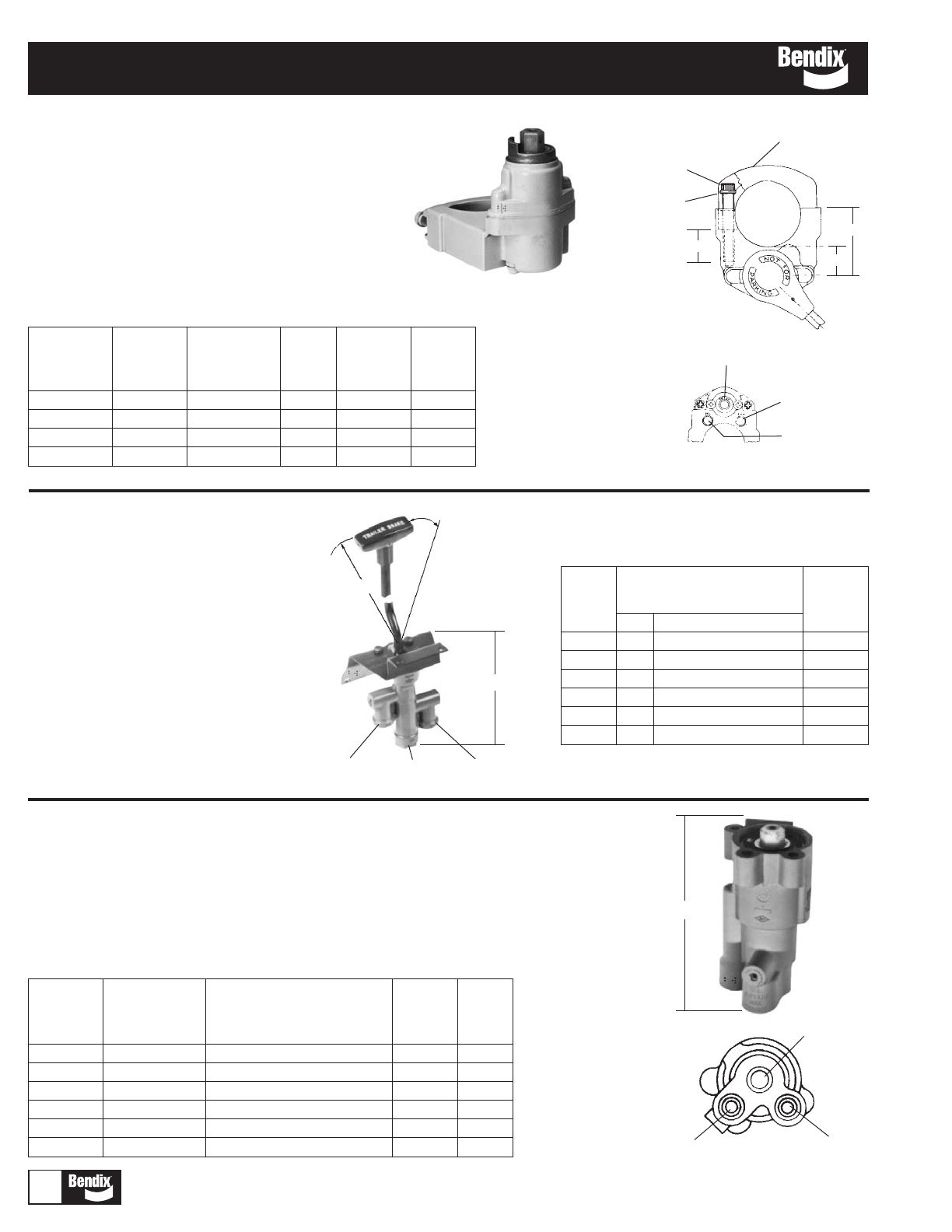

Composante de circuit pneumatique 03 Soupape de frein
18
No. de Sortie de
pièce de pression
circuit
Poignée
finale
simple A° B pouces (p.s.i.)
065512 55 7.03 85
106385 55 8.93 Retour automatique 85
101786 75 8.52 120
289884 75 4.5 120
289885 75 4.5 50
5003601 55 8.9 85
Soupape de frein TC-6
™
• Trousse d’entretien
No. de pièce 289890
Plaque de montage non compris.
En cas de besoin, référez-vous au
catalogue général de pièces.
V.M.R.S. 13-010-159
No. de pièce
de soupape Pression
de circuit de sortie
simple Notes Trajet de la poignée finale Orifices*
101860 En position 71° Sens des aiguilles d’une montre Réservoir 1/4 PT
102394 Retour automatique 71° Sens des aiguilles d’une montre Réservoir 1/4 PT
102707 En position 50° Sens des aiguilles d’une montre 80 psi 1/4 PT
108233 Retour automatique 50° Sens des aiguilles d’une montre 80 psi 1/4 PT
109389 En position 71° Sens des aiguilles d’une montre Réservoir 3/8 PPB
109409 Retour automatique 71° Sens des aiguilles d’une montre Réservoir 3/8 PPB
Soupape de frein TC-7
™
• Trousse d’entretien
No. de pièce 102145
Poignée et crochet de montage non compris. En cas de
besoin, référez-vous au catalogue général de pièces.
V.M.R.S. 13-010-159
4-3/32"
Échappement
1/4" P.T.
Entrée
1/4" P.T.
Sortie
1/4" P.T.
4-5/32"
Vue
inférieure
Sortie
Entrée
Échappement
Crampon
(non compris)
Vis de filetage
3/8"-16
Rondelle de
blocage
Vue
supérieure
C
Alimentation 1/4" P.T.
Vue
inférieure
Échappement
1/4" P.T.
Sortie
1/4" P.T.
No. de Graduateur B
pièce de la Pression Profondeur
de circuit pression de sortie filetage/
simple (p.s.i.) finale (p.s.i) A perforation C
101460 5-125 125 2.35 1.4 .97
276270 5-80 Réservoir 3.44 1.1 2.1
800172 5-125 Réservoir 1.25 À travers .09
800173 5-80 80 1.25 À travers .09
A
A°
B
B
*PPB-Pousser pour brancher
Soupape de frein TC-2
™
(Circuit simple)
• Disponibilité d’échange ré-usiné
• Trousse d’entretien
No. de pièce 276122
Poignée non comprise. En cas de besoin,
référez-vous au catalogue général de pièces.
V.M.R.S. 13-010-014
