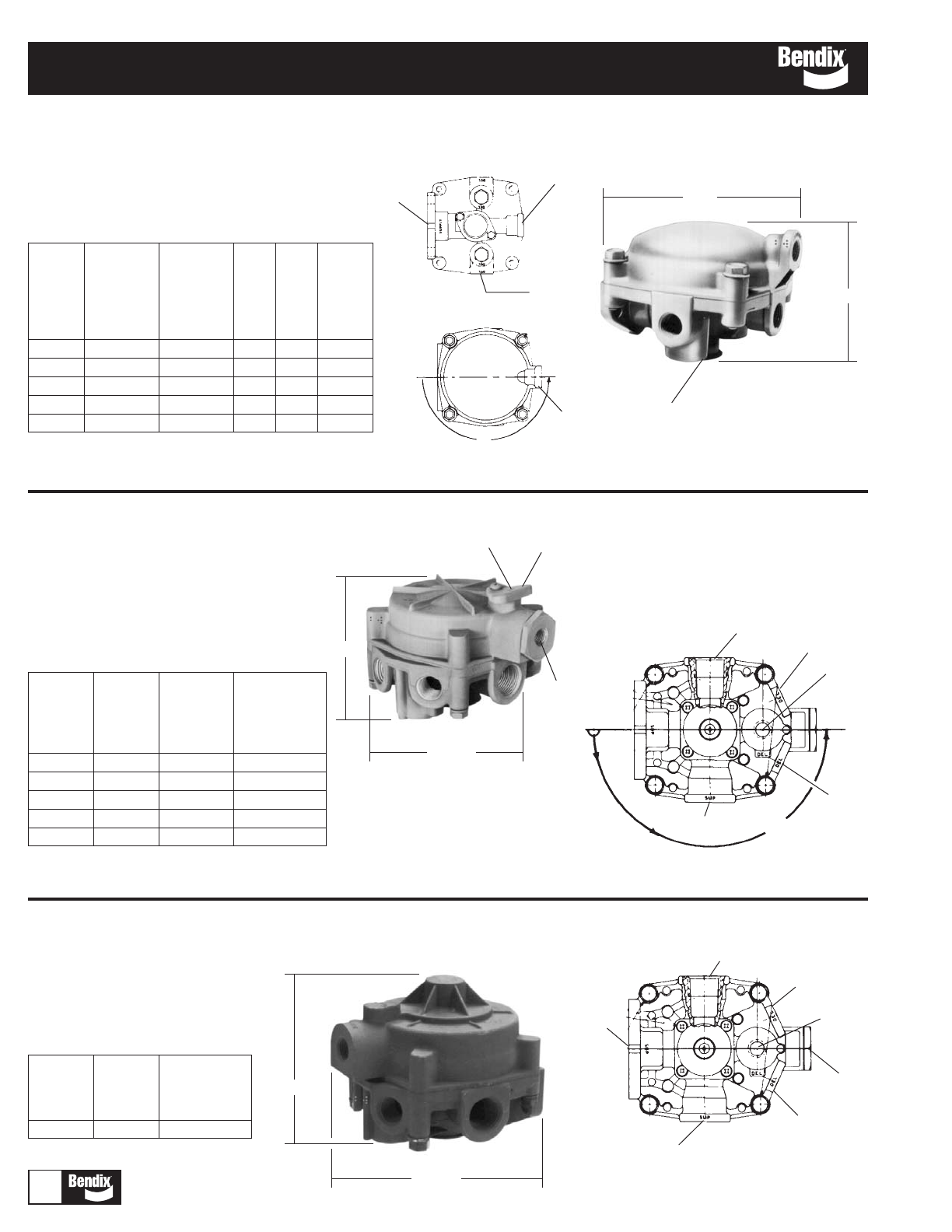

Soupape de relais R-8
™
• Disponibilité d’échange réusiné
• Trousse d’entretien 287370
V.M.R.S. 13-010-009
A
No. de Localisation
pièce No. de de l’entrée
échange pièce de de service
réusiné service (Degrée) Commentaires
286370X 286370 90
*286371X* *286371* 90
*287260X* *287260* 180
288369X 288369 180
288781X 288781 180 Imperméable
*Sans couvercle d’échappement
Soupape de relais R-8P
™
• Disponibilité d’échange réusiné
• Trousse d’entretien 103799
V.M.R.S. 13-010-009
No. de
pièce No. de
échange pièce de
réusiné service Commentaires
287114X 287114 –
No. de
pièce de A
No. de soupape de Degré
pièce relais de d’angle
échange circuit d’entrée B C Bride de
réusiné simple de service P.T. P.T. montage
279180X 279180 180 – 3/8" 2 Orifice
279952X 279952 180 3/4" 3/8" 2 Orifice
280375X 280375 90 – 1/2" 2 Orifice
279952X *280651* 180 3/4" 3/8" 2 Orifice
283940X 283940 270 3/8" 3/8" 4 Orifice
Soupape de relais R-6
™
• Disponibilité d’échange réusiné
• Trousse d’entretien 280856
V.M.R.S. 13-010-009
*Bouchon de tuyau et joint attaché
Pression de l’interstice 2 P.S.I.
Échappement
3-11/16"
4-5/8"
Vue
inférieure
Entrée
P. T.
C
Sorties
3/8"
P. T.
(4)
Entrée
P. T.
B
Service
1/4" P.T.
Vue
supérieure
A
Entrée
3/4" P.T.
Vue
inférieure
Entrée
3/4" P.T.
Sortie
1/2" P.T.
Sortie
1/4" P.T.
Sortie
1/2" P.T.
A°
Point d’équilibre 1/8"
P.T. situé sous le
couvercle d’échappement
Couvercle
d’échappement
Service
1/4" P.T.
5-13/16"
4-5/16"
4-11/16"
5-13/16"
Entrée
Entrée
3/4" P.T.
Sortie
1/2" P.T.
Sortie
1/4" P.T.
Vue
inférieure
Service
3/8" P.T.
Sortie
1/2" P.T.
Entrée
3/4" P.T.
32
Composantes de circuit pneumatique 03 Soupapes de relais
