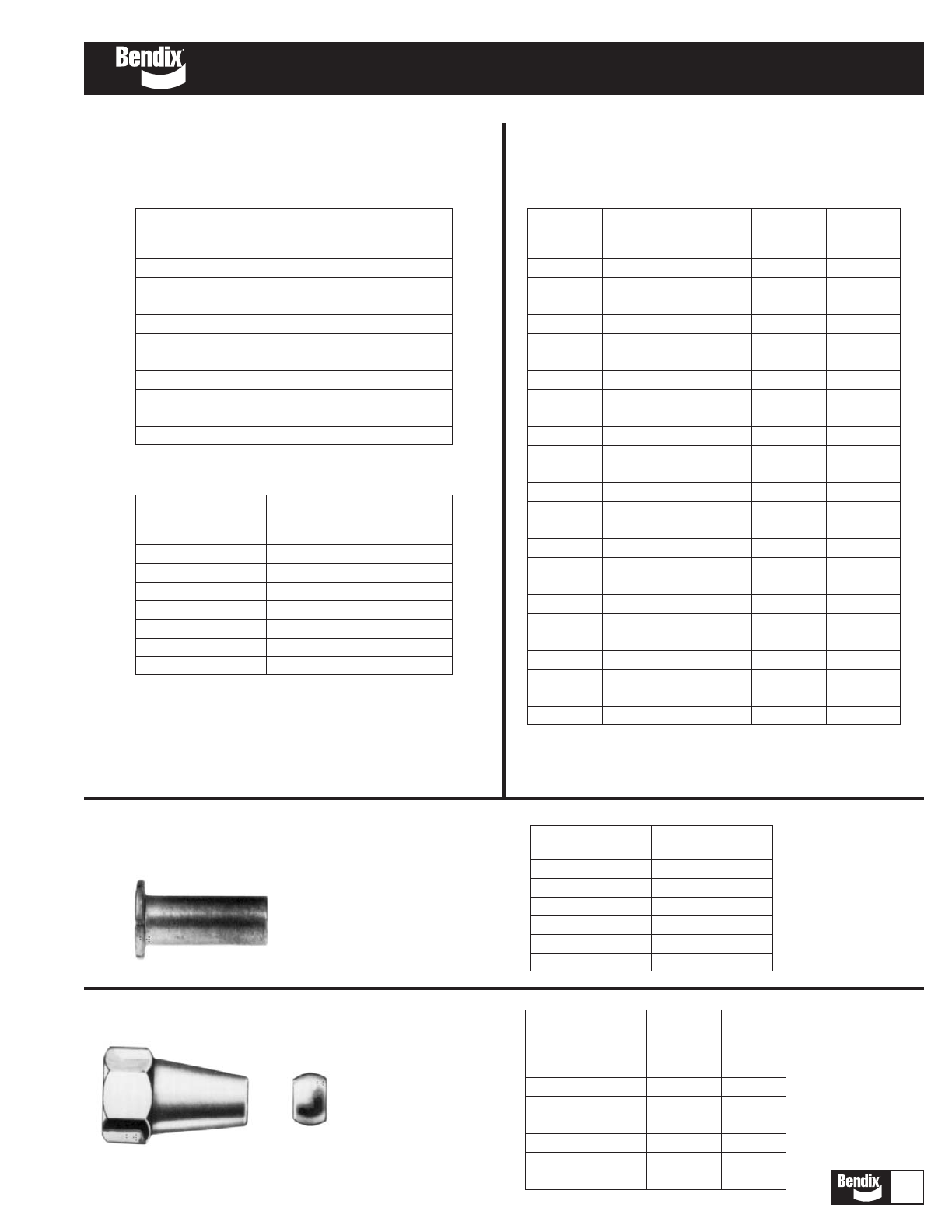

Tuyaux de cuivre et crampons de
tuyaux
V.M.R.S. 13-010-053
No. de pièce de
Diamètre Longueur Carton de tuyau
extérieur de tuyau de cuivre enroulé
1/4" 25 Pieds 279567
1/4" 50 Pieds 279568
5/16" 25 Pieds 279569
5/16" 50 Pieds 279570
3/8" 25 Pieds 279571
3/8" 50 Pieds 279572
1/2" 25 Pieds 279573
1/2" 50 Pieds 279574
5/8" 25 Pieds 279575
3/4" 25 Pieds 279576
Tous les tuyaux ci-hauts sont conformes aux
spécifications SAE J844
No. de pièce
Tuyau diamètre de crampon
extérieur (recouvert de caoutchouc)
1/4" 232821
5/16" 232822
3/8" 232823
1/2" 232824
5/8" 232825
3/4" 232826
1" 232827
SAE Manchons pour tuyau de nylon
de TYPE 3 standard J844B
V.M.R.S. 13-010-003
Diamètre Épaisseur Couleur No. de
extérieur de paroi Longueur de tuyau pièce tuyau
(pouces) (pouces) (pieds) flexible de nylon
1/8 .023 100 Noir 249094
1/8 .023 1000 Noir 112429
1/4 .040 100 Noir 246113
1/4 .040 250 Noir 246114
1/4 .040 100 Rouge 248441
1/4 .040 100 Jaune 248442
1/4 .040 100 Vert 248443
1/4 .040 1000 Noir 291995
5/16 .046 100 Noir 249095
3/8 .062 100 Noir 246115
3/8 .062 250 Noir 246116
3/8 .062 100 Rouge 248444
3/8 .062 100 Jaune 248445
3/8 .062 100 Vert 248446
3/8 .062 100 Orange 248447
3/8 .062 500 Noir 291996
1/2 .062 100 Noir 246117
1/2 .062 250 Noir 246118
1/2 .062 100 Rouge 248448
1/2 .062 100 Vert 248449
1/2 .062 100 Orange 248450
1/2 .062 500 Noir 291997
5/8 .092 100 Noir 247606
3/4 .092 100 Noir 247607
3/4 .092 100 Vert 248451
Chaque carton de tuyau de nylon est conçu pour distribution
automatique. Peut être adapté pour utilisation avec raccord de
freins à air standards avec l’utilisation de coussinets.
Diamètre extérieur
du tuyau No. de pièce
1/4" 246088
5/16" 292802
3/8" 246089
1/2" 246090
5/8" 247608
3/4" 246091
Manchons pour tuyau de nylon
Peut être utilisé avec des embouts
de tuyau Bendix standards
Écrous et bagues standards
Le diamètre de l’écrou
et la bague sont en
fonction du diamètre
extérieur du tuyau.
Diamètre No. de No. de
extérieur pièce pièce
du tuyau écrou bague
1/4" 200455 200457
5/16" 200363 200364
3/8" 200360 200361
1/2" 203755 203754
5/8" 210613 210612
3/4" 203896 203897
1" 203899 203900
Écrou
Bague
Tuyaux flexibles et embouts 07
